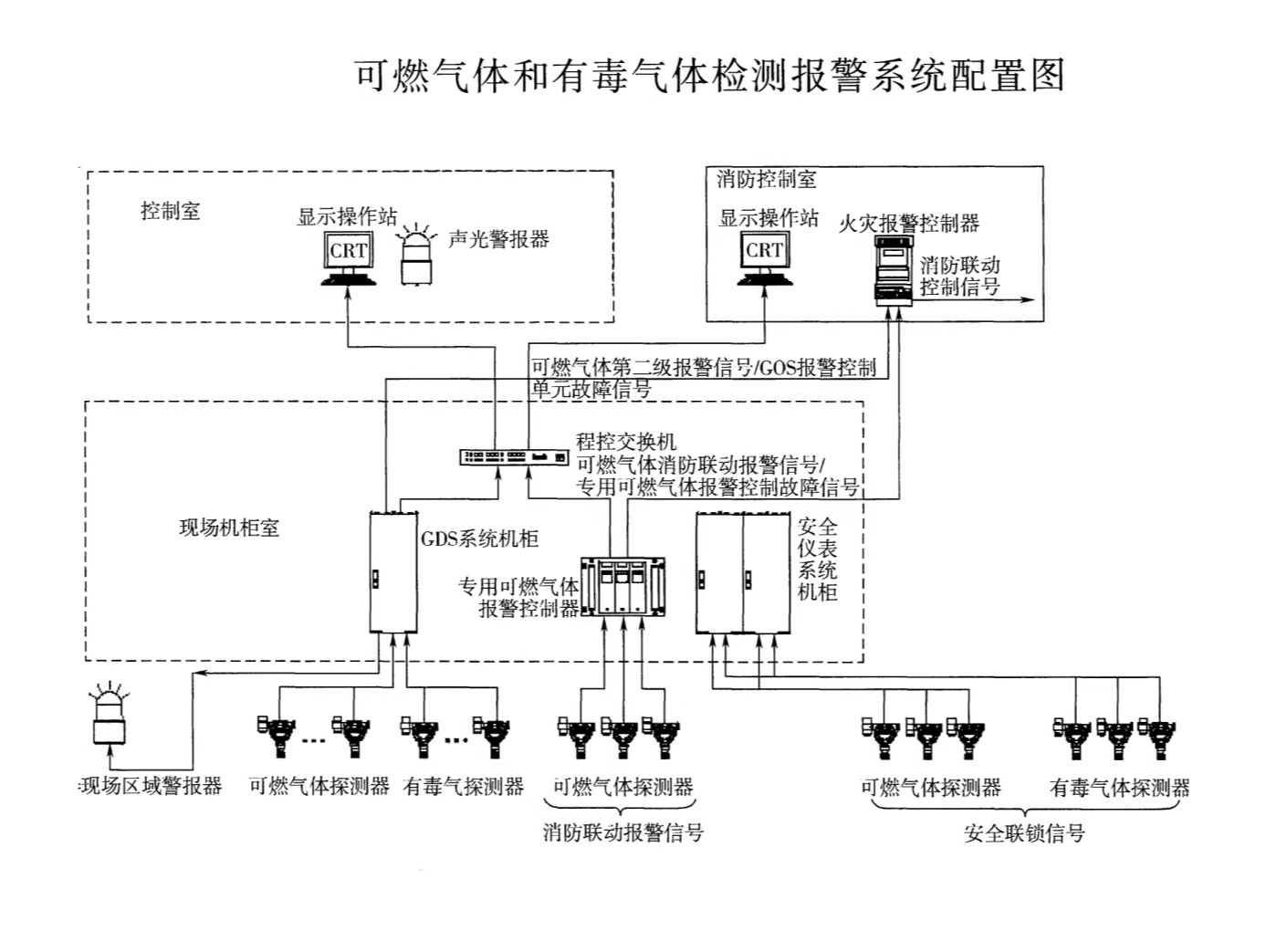

從上圖可以看出，凡涉及到與消防聯動報警信號的專用可燃氣體探測器，其輸出信號必須送進專用可燃氣體報警控制器。同時，可燃氣體消防聯動報警信號以及專用可燃氣體報警控制器的故障信號須送至消防控制室的火災報警控制器，以便由該火災報警控制器輸出消防聯動控制信號控制機泵或閥門。

      對于GDS系統，除用于消防聯動的可燃氣體探測器不進入該系統外，其他可燃氣體探測器及有毒氣體探測器均進入該系統，現場區域報警器是根據現場需求設置的，區域報警器監管的區域不少于10個氣體探測器，當所在區域的可燃或有毒氣體探測器超過二級報警值時，啟動區域報警器報警?，F(xiàn)場區域報警器的顏色要求為藍色，以區分紅色火災報警器顏色。GDS系統產生的可燃氣體第二級報警信號以及GDS報警控制單元故障信號均送至消防火災報警控制器，以提醒操作人員引起足夠的重視與警惕并及時進行相應的處理。

      專用可燃氣體報警控制器信號與GDS系統信號均通過程控交換機在消防控制室以及中心控制室進行終端顯示，中控室還要安裝相應的聲光報警器。

       SIS系統是一個獨立的安全儀表系統，凡需要進入SIS系統的可燃及有毒氣體探測器，不可以與GDS共用探測器信號，需要在現場單獨安裝探測器后引入。一旦這些氣體探測器報警達到系統警界值，SIS系統將工作將緊急判斷閥門甚至緊急停產。
